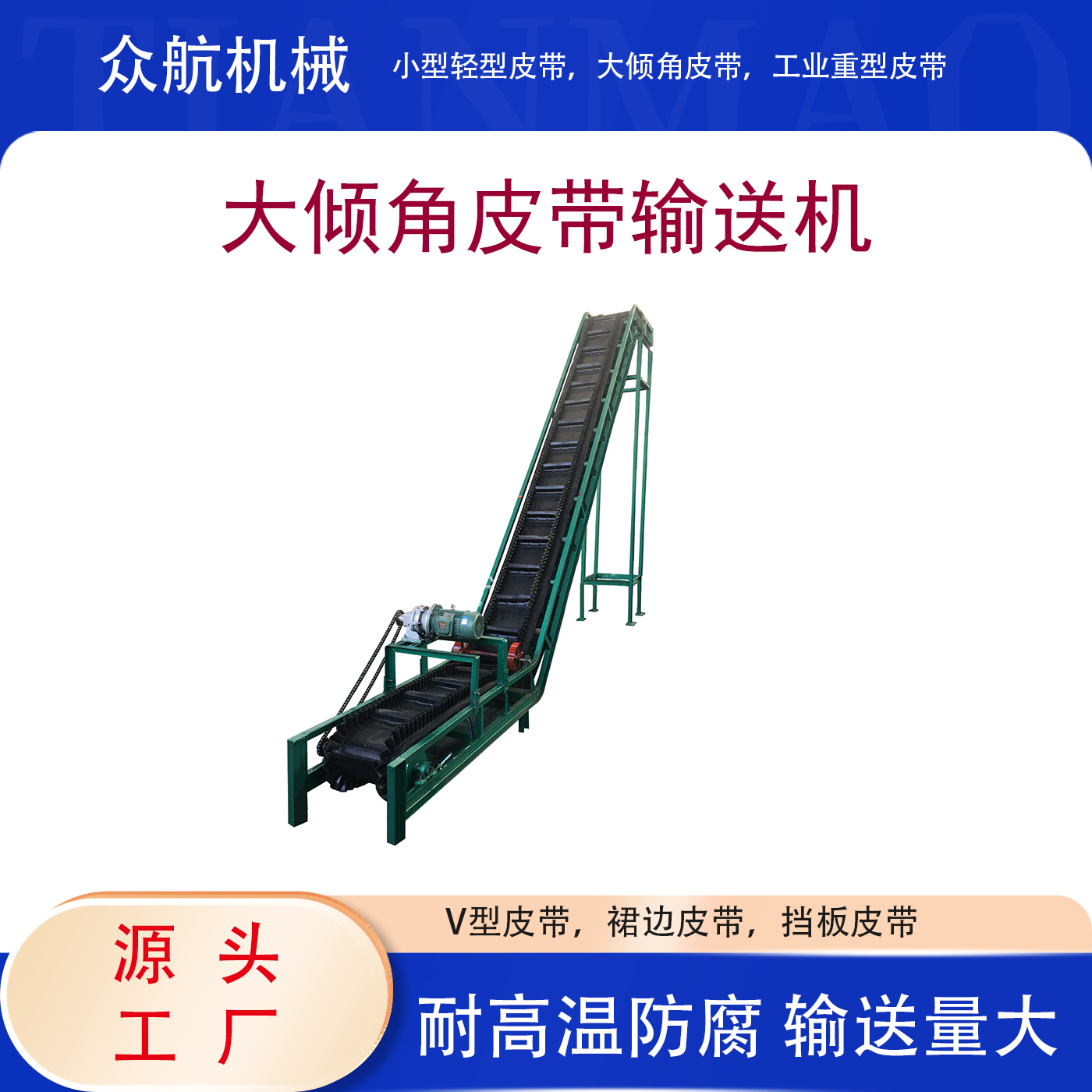

大倾角皮带输送机采用波纹挡边与横隔板输送带，可在 30°-90° 的大倾角下连续输送散状物料，突破普通皮带机 18° 的倾角限制。整机占地小、提升高度大、输送量高，是空间受限场地实现大落差提升的理想方案。

产品用途
30°-90° 大倾角下的散料连续提升输送
场地受限、无法布置长距离水平机的提升作业
矿场、港口、料场的散料装车与堆高
建材、冶金、煤炭行业的大落差输送
替代斗式提升机处理大块、高磨琢性物料
工作原理

输送带两侧硫化有可伸缩的波纹挡边，带面横向设有一定高度的隔板，挡边与隔板共同构成「盒式」料仓。物料被封闭在这些料格中随输送带运行，即使在 90° 垂直段也不会下滑撒落，从而实现大倾角甚至垂直连续输送。

技术参数
型号
带宽(mm)
挡边高度(mm)
输送倾角(°)
输送量(t/h)
带速(m/s)
电机功率(kW)
ZH-500
500
120
30-90
20-50
1.0
3.0
ZH-650
650
160
30-90
40-80
1.0
4.0
ZH-800
800
200
30-90
60-130
1.25
5.5
ZH-1000
1000
240
30-90
100-200
1.25
7.5

注：输送量随倾角增大而下降，90° 垂直输送时约为 30° 工况的 60%；挡边高度可按物料粒度选配。

应用范围与适用物料
应用行业
矿山港口码头建材冶金煤炭电力
适用物料
矿石煤炭砂石水泥熟料化肥粮食炉渣

如需 大倾角皮带输送机 的选型建议、工况核算与详细报价，请联系众航机械：服务热线 13613902596，电子邮箱 zhjx@zhjxzd.com。我们提供现场勘测、方案设计、安装调试与全生命周期技术支持。
